O que é a Sondagem Rotativa?

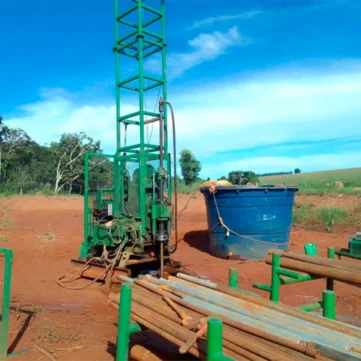

Sondagem rotativa é um modo de investigação que consiste na utilização de um sistema motomecanizado, geralmente identificada como SR, de modo a obter amostras de materiais rochosos, mediante a perfuração direta composta por movimentos de penetração e rotação conjugados. O sistema normalmente utiliza-se dos seguintes equipamentos:
• tripé;
• sonda rotativa;
• bomba d’água;
• hastes;
• barriletes;
• coroas;
• tubos de revestimento e demais acessórios e ferramentas necessárias
As dimensões das hastes, tubos de revestimentos, barrilete, amostrador, coroas, alargadores e sapatas são padronizados e devem ser associados e combinado sem função de cada necessidade.
Métodos Rotativos Mecanizados
Este é o principal método que utilizada uma broca na extremidade de uma haste. Geralmente utiliza-se um fluido de lubrificação para manter a broca refrigerada (vários podem ser os tipos de fluidos utilizados: água com ou sem argilas naturais, ar pressurizado, bentonita, aditivos, etc.). Para investigação Geotécnica utiliza-se o método rotativo descritivo com amostragem (com diâmetro menor que o da perfuração). A amostragem é feita para descrição litológica e ensaios.
Este método geralmente utiliza-se de barrilete convencional, duplos ou triplos com coroa diamantada ou de vídea podendo usar hastes ou cabos. A amostragem é feita e posteriormente as amostra são armazenadas em caixas rígidas tipo meia cana onde as camadas podem ser identificadas e descritas.
Os principais métodos rotativos
Método rotativo com circulação de fluido a base de água
Método rotativo com ar comprimido – rotopneumática
Método rotativo com cabo (Wireline)
Método rotativo com circulação reversa
Execução da Sondagem
Verificar se o documento de checklist da sonda esta aprovado.
Para se realizar as sondagem rotativa os seguintes procedimentos devem ser executados: Instalação da sonda / definir a associação de sondagem rotativa com sondagem à percussão caso seja necessário / definição do diâmetro da sondagem e recuperação / observar os cuidados especiais para a recuperação dos testemunhos / Definir o uso de lama de circulação na sondagem ou outro líquido a ser utilizado / Ler o Nível d’água / verificar Inclinação e rumo dos furos de sondagem
Durante as operações de perfuração verificar transições de camada e anomalias, tais como: perda d’água de circulação, fendas, fissuras etc.,
Amostrar de modo adequado e acondicionar a amostra em caixas adequadamente dimensionadas para o diâmetro em uso.
Os procedimentos normativos dever ser verificados em todas as etapas.
Resultados obtidos através da sondagem rotativa
Após realizar a sondagem rotativa é possível obter vários resultados, tais como:
Perfil Estratigráfico
Percentagem de recuperação dos testemunhos e número de peças de testemunho por manobra
Classificação geológica dos testemunhos de sondagem
Grau de alteração
RQD (Designação Qualitativa da Rocha)
Grau de fraturamento
Grau de coerência
Grau de resistência à compressão simples
Classificação das descontinuidades principais
Dentre outros….
Modelo de relatório
Os resultados obtidos pela aplicação dos procedimentos prescritos na norma devem ser consubstanciados em um Relatório, nele constando, basicamente, as seguintes informações:
a) nome e local da obra;
b) nome da empresa;
c) número, inclinação e rumo da sondagem;
d) data do início e do término da sondagem;
e) cota da boca do furo e do nível d’água subterrâneo (com data e se necessário a hora da leitura do nível d’água final) e f) profundidade e cotas na vertical;
g) diâmetros de sondagem e profundidade dos revestimentos;
h) comprimento de cada manobra;
i) recuperação dos testemunhos (efetiva e/ou RQD);
j) graus de fraturamento, de alteração e de coerência da rocha;
l) classificação geológica das rochas;
m) perfil gráfico geológico;
n) locação em planta da sondagem;
o) assinatura do geólogo responsável.
Como o LTEC faz?
O LTEC recomenda que todos os equipamentos sejam calibrados e o ensaio seja realizado conforme procedimento normativo. O LTEC ainda recomenda que seja seguido criteriosamente o Procedimento Operacional do Ensaio.
